DOBOT MG400 ー 産業用途のために進化したDOBOT Magician

DOBOT MG400 は、19cmx19cmのコンパクトなスペースに設置できる産業用の4軸のデスクトップロボットアームです。

柔軟に展開し、使いやすく、安全に産業用途で作業ができるように設計されています。
産業用の基本機能がありながら、お手頃な価格で購入することができる、産業用に進化したDOBOT Magicianといえます。

また、MG400は最大750gとなるペイロード、440mmの最大リーチ、ガイダンスおよび衝突検出を特色としていて、素早い展開とスムーズな移設などの要求に応える産業用の軽量デスクトップロボットアームです。



❑ 基本仕様

  ❑ ペイロード :500g(減速機付きは750g)→標準品と減速機付きの違いについては、FAQサイトで解説しています。
  ❑ 繰返し精度 :±0.05mm(500g搬送時)
  ❑ リーチ   :440mm
  ❑ 重量    :8kg
  ❑ 底面サイズ  : 190mm x 190mm



❑ 大幅に拡大した可動範囲とコンパクトな設置性

MG400では、リーチがDOBOT Magicianの320mmから440mmに拡大し、繰返し精度も大幅に改善しています。そのため、作業範囲が大幅に広がります。
また、フットプリントが190mm x 190mmと、あらゆる生産環境でブレンドするのに十分にコンパクトです。





❑ ロフェッショナルレベルの繰返し精度:±0.05mm

MG400に搭載されているサーボモータには、高精度のアブソリュートエンコーダが装備されています。自社開発サーボ駆動とコントロールソフトウエアが組み合わさり、ロボットアームの繰返し精度は、±0.05mmまで向上しています。

制御ソフトウエアには、振動抑制アルゴリズムを用いて、多軸運動の軌道精度を確保し、制御目標までの安定化時間を60%削減し、残存振動も70%削減しています。



❑ Magicianと同様に初心者でも使いやすい操作ソフトウエア

MG400には、初心者でも使いやすい操作ソフトウエアがあります。DOBOT Magicianと同様の感覚で操作でき、ハンドティーチングもできるので、DOBOT MagicianやM1と同様に、不要な操作教育の負担やプログラム移設にかかる工数を大幅に削減できます。





❑ FAなどの産業用途を意識したI/Oを搭載

MG400では、FA分野でよく使われる24V系の機器やセンサーなどを接続できるI/Oポートを搭載しているので、産業ユーザの本格的な利用にも対応できます。

インターフェース

ベースデジタル入力16
      デジタル出力    16
  イーサーネット  2
 USB    2.0
 エンコーダー入力     1
エンドデジタル入力   2
 デジタル出力    2





❑ シンプルさと生産性

「シンプルさ」はロボットのあらゆる次元に統合されていて、中小企業が自動化を適用しやすくします。



























❑ 最大リーチ440mmで大幅に拡大した稼働空間





❑ 高低差のある作業への対応力が向上

DOBOT Magicianは、アーム長が短いため、高低差のある作業に対応できないこともありましたが、MG400では、385mmの高低差の稼働範囲が確保され、これまで弱点であった、高低差の対応能力が大幅に改善しています。



❑ 320度の回転角と44cmのリーチで稼働面積も大幅に拡大

MG400では、アームのリーチが440mmまで拡大し、ベースの回転角度が320度までサポートされたことで、ピック&プレイスなどの作業をできるエリアが大幅に拡大します。


複数のロボットアームと連携する作業などで、隣のロボットアームの稼働範囲でのピックアップ&プレイスが可能となり、複数のロボットアームとの連携で活躍の幅が広がります。



❑ 可動範囲の拡大に加え、無駄なホーミング動作がなくなりました。

DOBOT Magicianでは、起動時に大きなホーミング動作が必要でしたが、MG400はエンコーダが各関節に実装されているので、無駄なホーミング動作がないため、作業空間のみを考慮したコンパクトな設置ができるようになりました。







❑ 豊富に選べるエンドエフェクタ

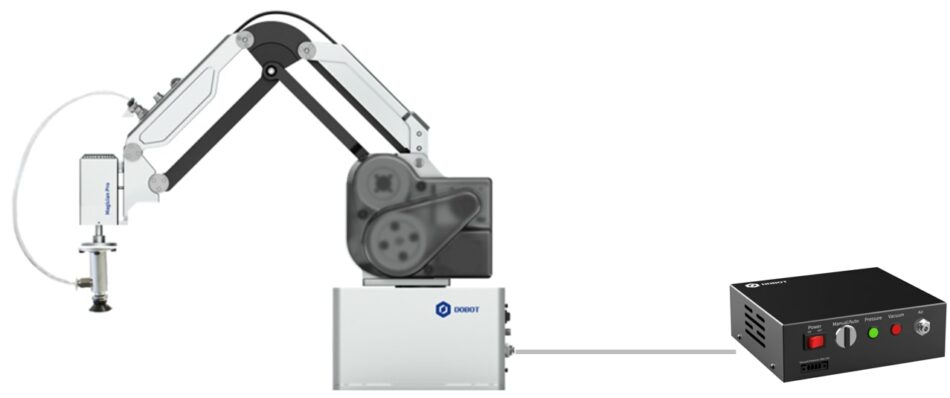

MG400では、DOBOT社純正のサクションカップ(真空吸着)、電磁グリッパー、電動グリッパーをはじめとした豊富なエンドエフェクタが利用可能です。比較的軽量のものであれば、エンドエフェクタ専業メーカーの多様なエンドエフェクタも利用できるものが多数あります。

TechShareでは、MG400で利用するために厳選したThird Party製のエンドエフェクタを多数取り扱っています。

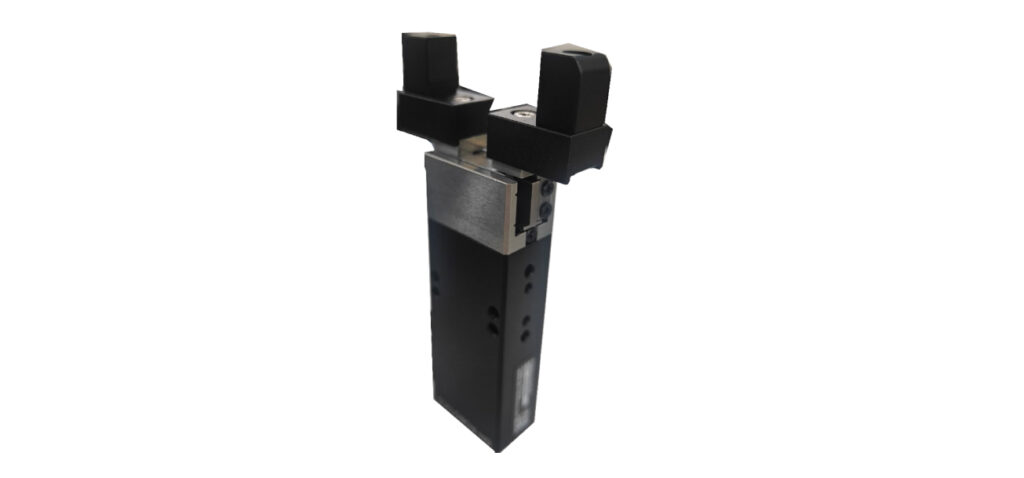

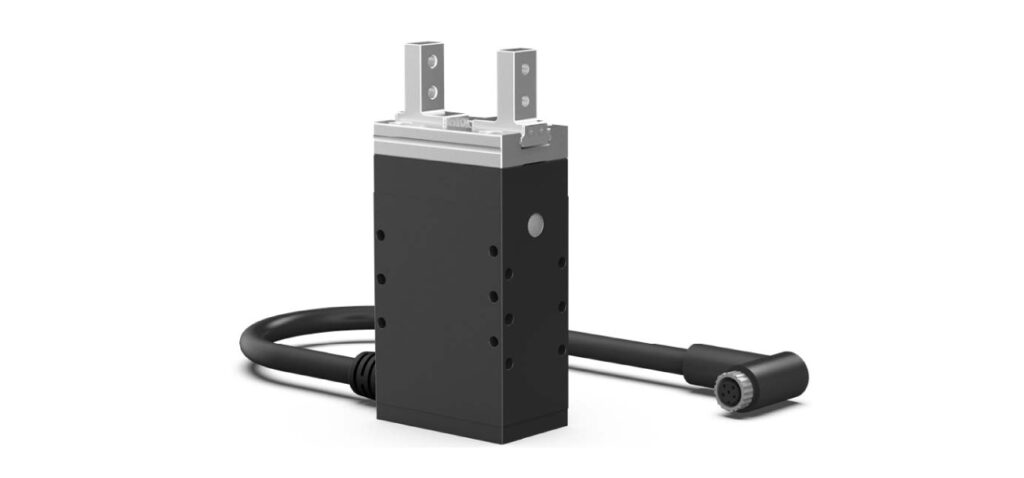

DOBOT純正エンドフェクタ                      サードパーティ製エンドエフェクタ例



MG400で利用できるDOBOT純正エンドエフェクタ及びサードパーティ製エンドエフェクタの詳細は、下記のページでご確認ください。



MG400 End Effectors



❑ スペックの詳細

その他のMG400に関する仕様の詳細は、下記の通りとなります。

商品名DOBOT MG400
モデルDT-MG400-4R075-01
軸数4
ペイロード500g (減速機付き…750g)
最大リーチ440mm
繰返し精度±0.05mm





関節範囲

J1±160°
J2-25 ° ~ 85 °
J3-25 ° ~ 105 °
J4±180 °





関節最高速度

J1300 °/s
J2300 °/s
J3300 °/s
J4300 °/s
電源100~240 V AC, 50/60 Hz
定格電圧48V
定格電力150W
通信モードTCP/IP, Modbus TCP
インストール方法Desktop
重量8 kg
底面サイズ190 mm × 190 mm
作業環境0 ℃~40 ℃
ソフトウェアDobotStudio Pro
